微机控制紧固件扭转试验机

功能总述

       微机控制紧固件扭转试验机用于螺纹连接副的扭矩系数和紧固轴力测试试验,也可以进行相关的扭矩和紧固轴力关系试验。


相关标准

  • GB/T 1231-2006 钢结构用高强度大六角头螺栓、大六角螺母、垫圈

  • GB/T 3632-2008 钢结构用扭剪型高强度螺栓连接副



技术指标

型号

ETT203A         ETT503A       ETT104A         ETT204A           ETT304A

最大扭矩(Nm)

2000                5000            10000             20000             30000

扭矩测量范围(Nm)

20-2000         50-5000     100-10000        200-20000         300-30000

试验机级别

1级

扭矩示值相对误差

±1%

扭矩分辨力

1/500000FS

扭转角测量范围

0-10000°

扭转角示值相对误差

±1%

扭转速度

6-720°/min

扭转速度相对误差

±1.0%

最大轴力(kN)

600                   1000           1500               2000                  3000

轴力分辨力

1/500000FS

螺纹规格

M12-M30     M12-M42     M30-M56        M30-M56          M30-M64

电机功率(kW )

1                      3                     4                   5.5                       7.5

机器外形尺寸(mm)

1700x1250x550/ 2100x1200x650/2650x1200x650/2900x1200x756/3200x1200x800

机器重量(kg)

600                   1100           2000                3000                   5000

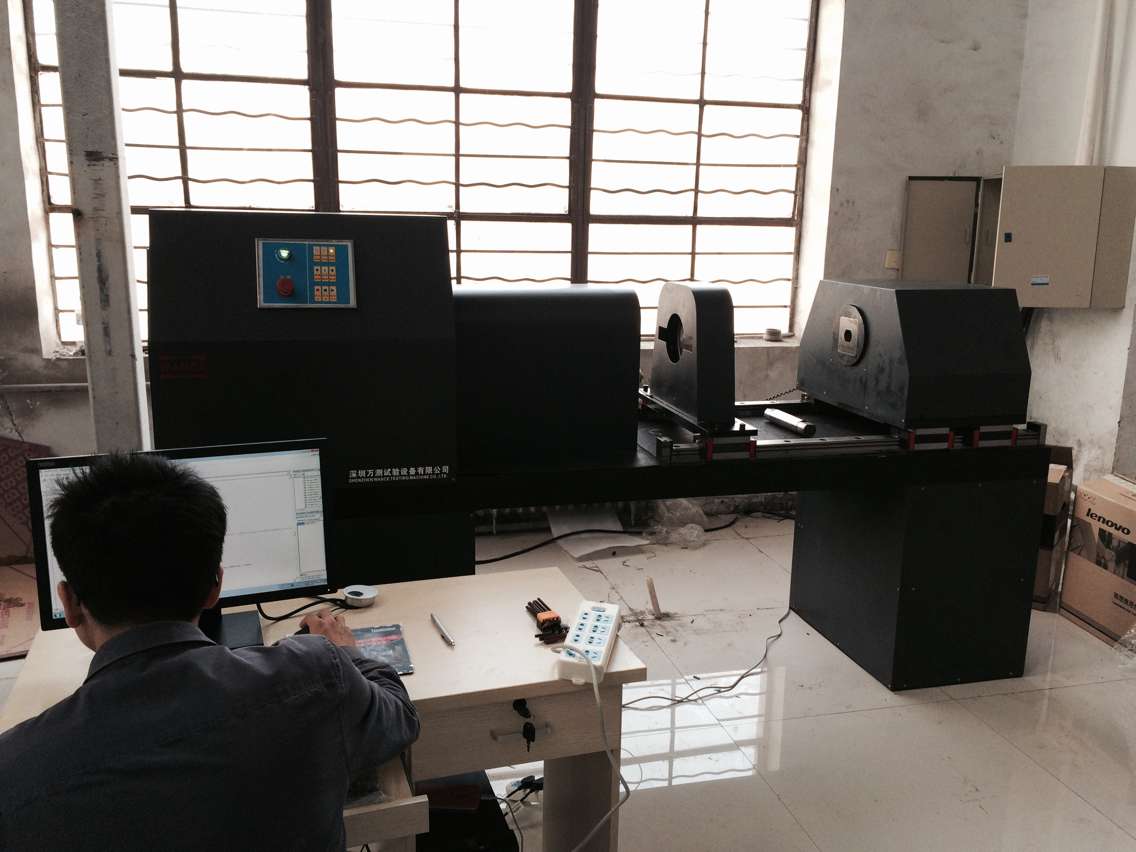

  该扭转试验机用于螺纹连接处的扭矩系数和紧固轴力测试试验,也可以进行相关的扭矩和紧固轴力关系试验。青海大学使用了万测的该设备。
