钢丝绳基础知识和验收标准

2020.08.25   万测

一、钢丝绳的定义

      钢丝绳是将力学性能和几何尺寸符合要求的钢丝按照一定的规则捻制在一起的螺旋状钢丝束,钢丝绳由钢丝、绳芯及润滑脂组成。钢丝绳是先由多层钢丝捻成股,再以绳芯为中心,由一定数量股捻绕成螺旋状的绳。在物料搬运机械中,钢丝绳供提升、牵引、拉紧和承载之用。钢丝绳的强度高、自重轻、工作平稳、不易骤然整根折断,工作可靠。


二、钢丝绳的组成及作用

       钢丝绳主要由钢丝、绳芯和润滑脂组成。

1、钢丝

      钢丝绳使用过程中需要承受交变载荷的作用,其使用性能主要由钢丝力学性能、钢丝表面状态和钢丝绳结构决定。钢丝材质包括碳素钢或合金钢,通过冷拉或冷轧而成,钢丝横断面有圆形或异形(T型S型Z型),异形横断面钢丝主要用于密封钢丝绳的生产,具有较高的抗拉强度和韧性,并对钢丝进行适宜的表面处理以满足不同使用环境条件的需求。

2、绳芯

     绳芯的主要作用是对钢丝绳起到支撑作用,以达到稳定的横断面结构。绳芯包括钢芯和纤维芯,纤维芯包括天然纤维芯和合成纤维芯,天然纤维芯如剑麻、黄麻、棉线等,合成纤维芯包括聚乙烯和聚丙烯长丝等。天然纤维芯可以储存较多的润滑脂,对钢丝绳起到润滑作用,延长钢丝绳使用寿命。

3、润滑脂

      钢丝绳捻制过程中喷涂润滑脂,其主要作用有两个,其一,对钢丝绳进行润滑减缓钢丝表面的磨损,其二,润滑脂可以将钢丝表面与空气中的氧气隔离,对钢丝绳发生氧化锈蚀起到抑制作用。

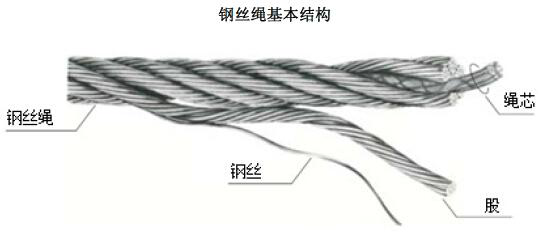

钢丝绳结构图

三、钢丝绳的分类

       钢丝绳可按制绳钢丝材质,表面状态、捻制方法和钢丝绳用途等进行分类。


1、按照材质分类

     ①碳素钢钢丝绳,以优质碳素结构钢钢丝为原料捻制而成。

     ②不锈钢钢丝绳,以不锈钢钢丝为原料制造捻制而成。

2、按照表面状态分类

    ①磷化涂层钢丝绳(中国专利),简称磷化钢丝绳,制绳钢丝磷化膜膜重3-60克/平米,磷化后捻制前钢丝不进行冷拉加工,直接捻制股绳、钢芯及钢丝绳,磷化膜可以提高制绳钢丝表面的耐磨损、耐腐蚀能力,有效抑制微动疲劳的发生。

    ②镀锌钢丝绳,包括热镀锌和电镀锌两种方法,镀锌层对钢丝的保护属于阳极保护,镀锌层越厚防腐蚀能力越强。

    ③涂塑钢丝绳,在钢丝绳外表面或股绳外表面涂覆一定厚度的塑料,包括聚乙烯、聚丙烯、聚氨酯等。

    ④光面钢丝绳,经过热处理和表面准备的原料冷拉后得到的制绳钢丝,钢丝不再经过任何表面处理直接捻制股绳、钢芯和钢丝绳。

3、按照捻制方法分类

    ①单股绳也称为单捻绳,由制绳钢丝围绕中心丝或麻芯捻制而成,可以捻制一层或多层钢丝。

    ②双捻绳由双股绳围绕绳芯(钢芯或纤维芯)捻制而成,可以捻制一层或多层钢丝,是使用最广泛的钢丝绳品种。

    ③三捻绳以双捻绳作为股绳围绕绳芯捻制而成,主要用于直径60mm以上的粗规格钢绳,如海工钢丝绳等。

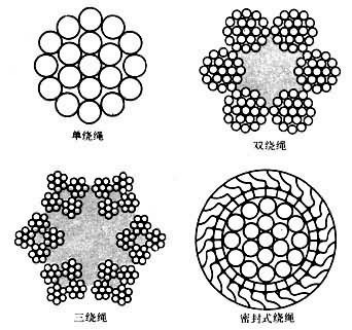

不同捻制方法的钢丝绳横截面

4、按照状态分类

    ①点接触的钢丝绳:股中钢丝直径均相同,各层钢丝之间捻角相同,捻距不同,所以内外层钢丝相互交叉,呈点接触状态。

    ②线接触的钢丝绳:股中各层钢丝的捻距相同捻角不同,内外层钢丝互相接触在一条螺旋线上,呈线接触状态。在使用条件相同情况下,线接触钢丝绳使用寿命比点接触钢丝绳长。

    ③压实类钢丝绳,原称为面接触钢丝绳,钢丝绳捻制过程中,经过锻打、拉拔等,钢丝之间形成接触面,包括股绳压实、钢丝绳压实和绳股双压实等。

    ④密封钢丝绳:外层用异形钢丝制成,包括T型S型Z型断面结构的钢丝,表面光滑,耐磨性好,与相同直径的其他类型钢丝绳相比,抗拉强度较大,并能承受横向压力,但挠性差、工艺较复杂、制造成本高,常用作承载索,如缆索起重机和架空索道上的缆索。


四、钢丝绳的应用和检验

     由于钢丝绳的独特性能,迄今为止国内外还未找到一种更理想的产品来全面或在一个领域内替代钢丝绳,因而,钢丝绳在冶金、矿山、石油天然气钻采、机械、化工、航空航天等领域成为必不可少的部件或材料,其质量也被国内多个行业所关注,并投入大量人力、物力进行钢丝绳使用研究和产品开发工作。

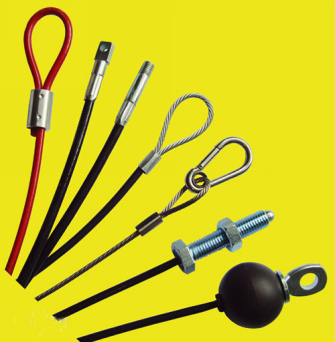

钢丝绳在的应用

      在投入生产使用前,必须要对钢丝绳产品进行验收检测,这一步骤的意义在于准确、真实的反映出钢丝绳的质量状态,从而预测钢丝绳的寿命,规避安全隐患,确保安全生产。下面就来简要介绍一下钢丝绳的验收标准:

1、检验项目

     钢丝绳验收检验项目主要包括以下六项:①形位尺寸 ②结构检查 ③表面质量④供应商检验报告⑤强度试验⑥疲劳试验。

2、检验设备

     千分尺、万测ETM504C微机控制电子万能试验机、万测钢丝绳弯曲疲劳试验机。

3、验收标准

     ①尺寸和结构要求

     钢丝绳的直径可用千分尺进行测量,结构可用肉眼观察,但由于钢丝绳的应用行业和用途不同,对尺寸和结构的要求也有所不同,因此具体根据实际情况检验,这里不作统一描述。

     ②钢丝绳表面质量

     钢丝绳表面质量可采用肉眼观察的方法,具体要求如下:

     1、钢丝绳由镀锌钢丝制造,钢丝镀锌层应均匀、连续、无裂纹和剥落现象;

     2、钢丝绳中各股及每股中各钢丝,均应绞合紧密,不得有叠痕、突起、折断、压伤及错乱交叉的钢丝;

     3、钢丝绳中钢丝表面不应有刮伤、压扁或硬弯等缺陷。

     ③每批产品要求供应商提供检验报告,并仔细核对产品相关性能是否合格。

     ④钢丝绳破断拉力和拉伸强度。

     可使用万测ETM504C微机控制电子万能试验机测量钢丝绳破断拉力和拉伸强度,具体试验方法和参数指标可参考GB/T 8358-2006《钢丝绳破断拉伸实验方法》,该标准中规定了钢丝绳破断拉伸试验方法的术语和定义、试验原理、试样制备、试验程序及试验报告等内容。

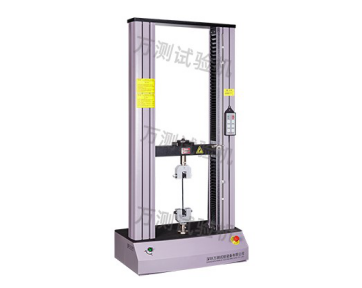

万测ETM504C微机控制电子万能试验机


       ⑤弯曲疲劳试验

       在某些使用场合,疲劳是引起钢丝绳损坏的主要原因,使用万测钢丝绳弯曲疲劳试验机进行试验,可以考核钢丝绳承受弯曲疲劳的性能。 在YB/T 4288-2012《电梯用钢丝绳   弯曲疲劳试验方法》中规定了电梯用钢丝绳弯曲疲劳试验的术语及定义、试验原理、试验装置、试验参数、试样要求 、试验程序及试验报告。

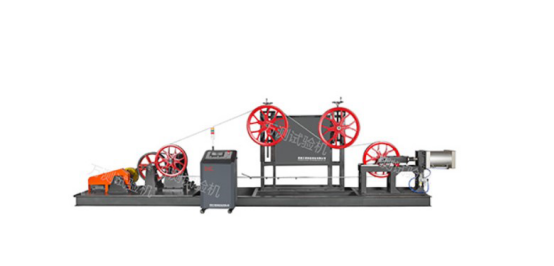

万测钢丝绳弯曲疲劳试验机

4、检验记录

     检验结果记录在进料检验记录上.判定合格的直接入库,判定不合格的通知供应厂家退货处理,供应商提供《纠正预防措施报告》,重新送货再报检验员检验合格的方可入库投入使用。
