关于高低周试验方法介绍

2023.05.20 万测

一、高低周试验描述

高周疲劳试验(循环次数高（>5*）,频率高，应力控制(弹性段))：使试样疲劳直到失效。此类试验的主要原因是：收集用于计算疲劳的数据，为设计应用时对于材料提供准确数据，确定试样能承受循环疲劳的寿命。

低周疲劳试验(循环周次低（<5*）,频率低，应变控制(塑性段))：获得了用于部件设计的试验数据，这些部件在设备疲劳测试下(循环弹性或塑性应变)，从而在相对较少的周期内导致疲劳失效。低周疲劳试验的信息对于为设计应用选择合适的材料非常重要。

高低周试验测试方法严格遵循ASTM测试方法E466、E606，国标GB/T 26077和ISO 12106、1099。

二、关于试样

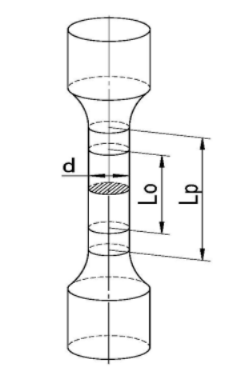

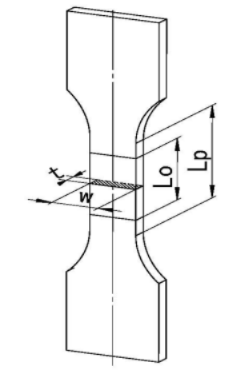

对于高低周试样加工需要较高的精度，材料的均匀度和表面处理会直接影响试验结果，在一系列的标准中都有对试样的描述。根据要进行的试验类型以及连接到测试系统的夹具、拉杆和其他试样定位装置的类型选择试样形状，下图为高低周试验模块支持试样类型。

高低周疲劳寿命试验宣传438.png 高低周疲劳寿命试验宣传439.png

试样形状：棒形和板形

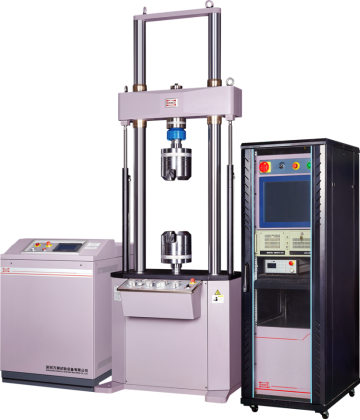

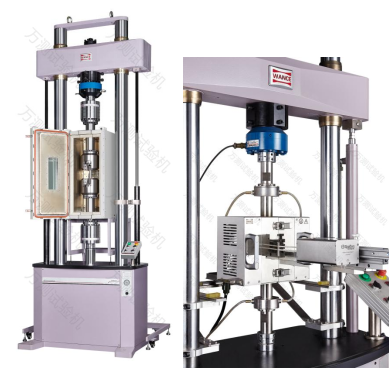

三、关于试验设备：电液伺服疲劳试验机


规格型号：HDT254B、HDT504B、HDT105B、HDT255B
最大试验力（kN）：25、50、100、250
试验力测量范围：2%~100%FS
试验力示值精度：0.5%
作动器行程（mm）：150（±75）
位移测量分辨率：0.001
试验频率（Hz）：50

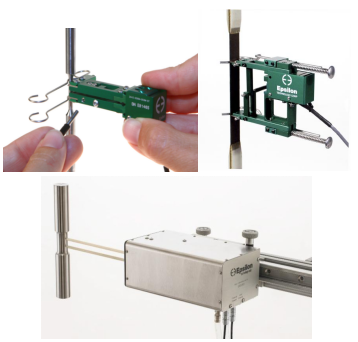

引伸计：epsilon

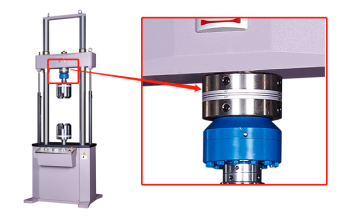

同轴度调节环

同轴度检定仪.png 高低周疲劳寿命试验宣传655.png

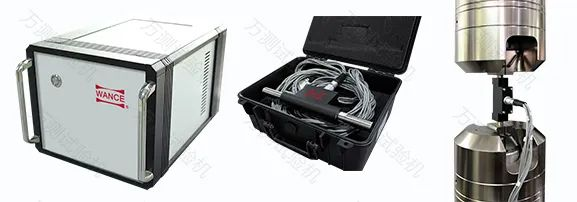

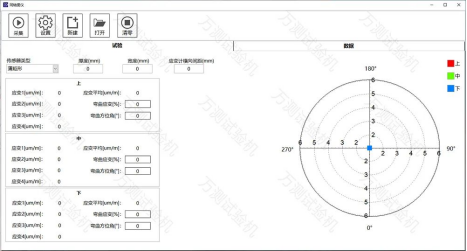

同轴度检定仪(选配)

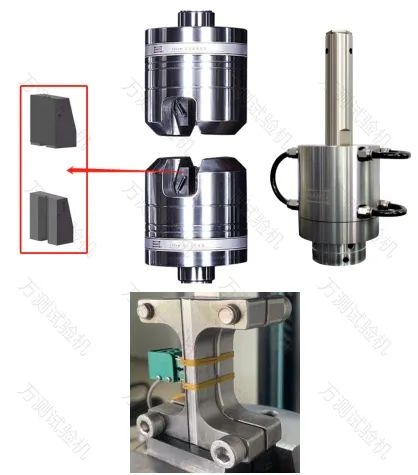

试验夹具：液压V型夹具，液压顶杆夹具，防屈曲装置


环境箱或高温炉(选配)


试验软件：万测自主研发TestCenter软件含寿命统计分析

四、关于高低周试验

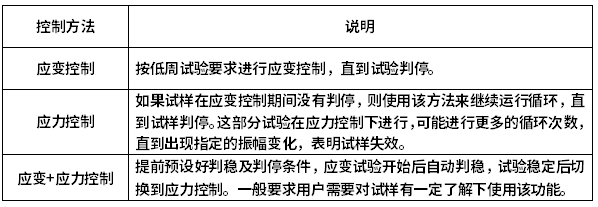

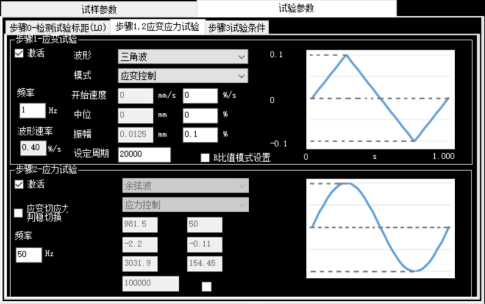

1.控制试验

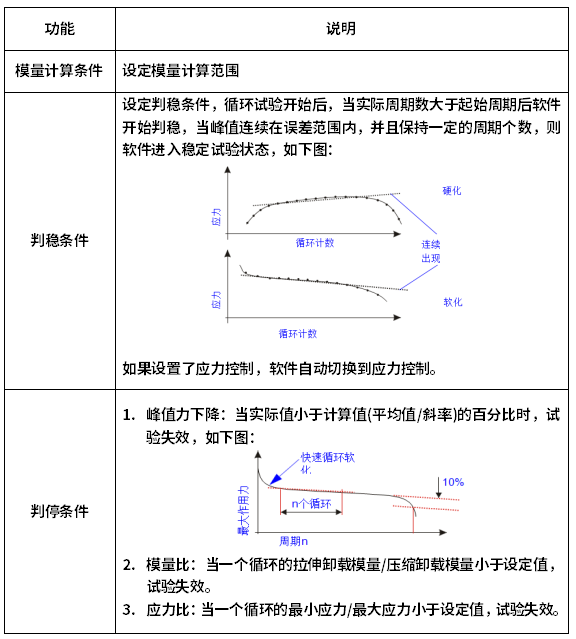

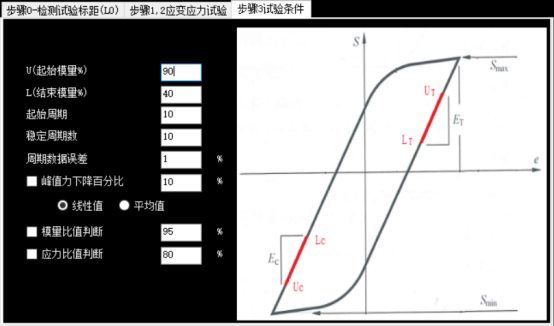

2.试验条件

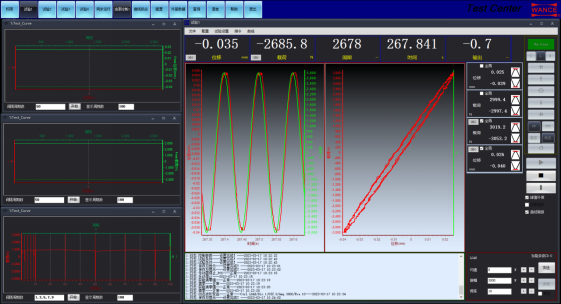

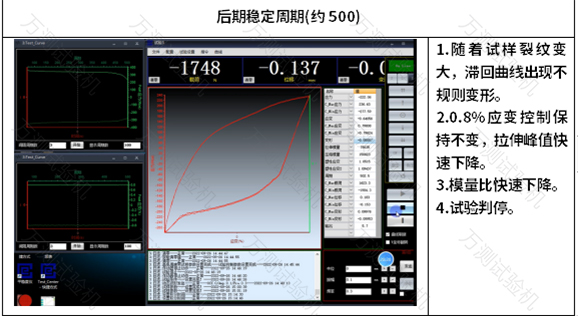

3.试验过程



五、试验数据查询及分析

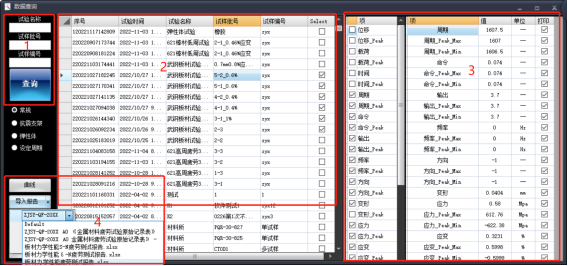

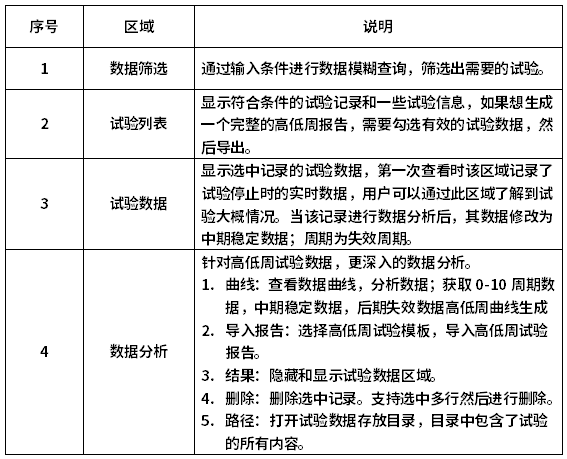

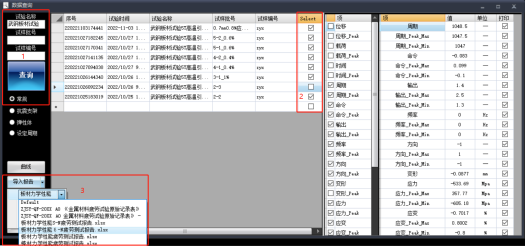

1.查询



2.曲线分析

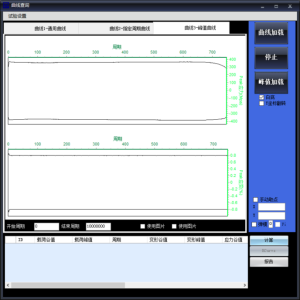

2.1 周期数据趋势图：用户可以根据需求切换纵轴数据(如应力、应变、模量等)，显示整个试验的趋势图和整个试验的周期数据；从趋势图可以获取到中期稳定周期和最后的失效周期。

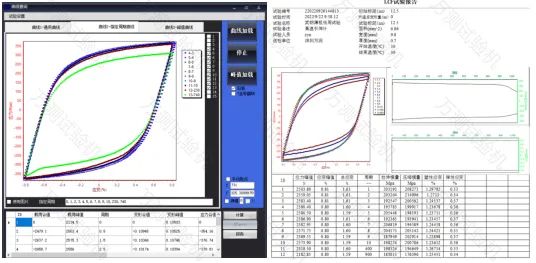

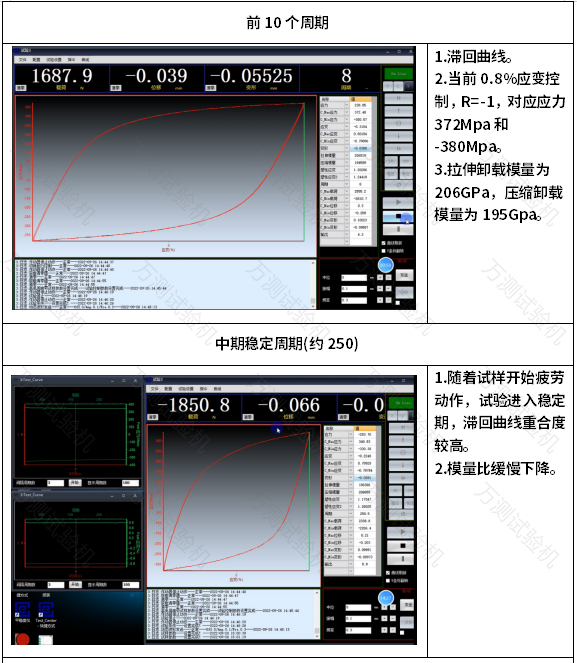

2.2指定周期数据曲线：可以一次选择一个或多个周期，软件显示指定周期的所有数据点，方便查看试验数据的变化。对于低周试验建议指定周期为前0-10个周期，中期稳定周期，后期失效周期，加载曲线后点击计算得到下方数据列表数据，列表中记录了每个周期对应的数据；计算后软件自动记录稳定周期数据和失效周期，用于导入试验统计报告；也可以把该界面的曲线及数据导出到报告中。

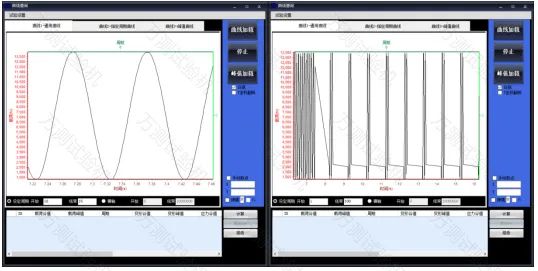

2.3通用曲线：在这个界面可以随意切换数据轴，根据条件筛选数据，方便观察试验数据。

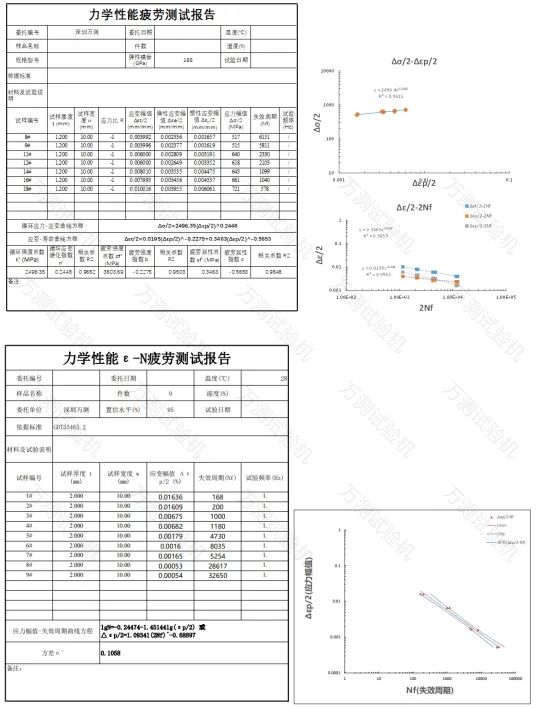

3.统计报告

数据分析后，选择相关有效数据生成专业的高低周试验报告。


3.1可以输入试验条件筛选试验记录。

3.2勾选有效的试验记录

3.3选择试验对应的报告模板，导出试验报告。
