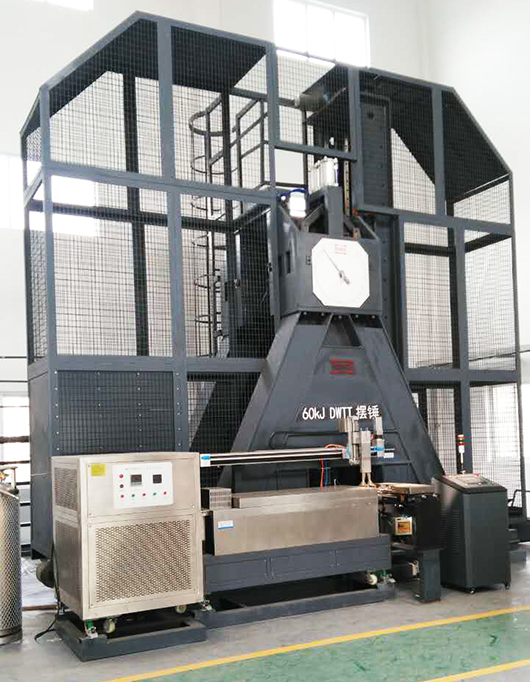

DWTT大能量金属摆锤冲击试验机

设备概述:

      DWTT大能量金属摆锤冲击试验机是我公司最新研发的一款全球最大能量的摆锤冲击试验机,用于进行中厚板的动态撕裂DT试验及铁素体钢、管线钢等金属材料的DWTT试验,测定试样在动负荷下抵抗冲击的性能,得出DWTT冲击能量,判断材料在动负荷下的力学性质,测定其在断裂型式由脆性转变为韧性的温度范围内一次冲断的试样断口形貌特征,用于高规格、大厚度管线钢及铁素体钢的研究与开发。是中厚板厂、大型钢厂、钢铁研究院等企业和科研单位常用的测试仪器。也可根据客户需求定制仪器化冲击试验机。


满足标准:
1. GB 5482 《金属材料动态撕裂试验方法》
2. ASTM E604-83《Standard Test Method for Dynamic Tear Testing of Metallic Materials》


技术参数:

型号

PIT204E

PIT604E

最大冲击能量(J)

20000

60000

摆锤力矩(N·m)

11715.73

35147.19

摆锤扬角(°)

81.6-135

81.6-135

摆轴中心至试样距离(mm)

15002000
冲击速度(m/s)5-75.78-8.17
试样支座跨距(mm)254254
试样支座圆弧半径(mm)14.314.3
试样支座支撑面倾角(°)1111
冲击刃圆弧半径(mm)25.425.4
冲击刃厚度(mm)50.850.8
主机外形尺寸(mm)5000×1600×43006350×2100×6100
电液AC 380V±10%  50Hz  AC 380V±10%  50Hz
重量(kg)约22000约40000

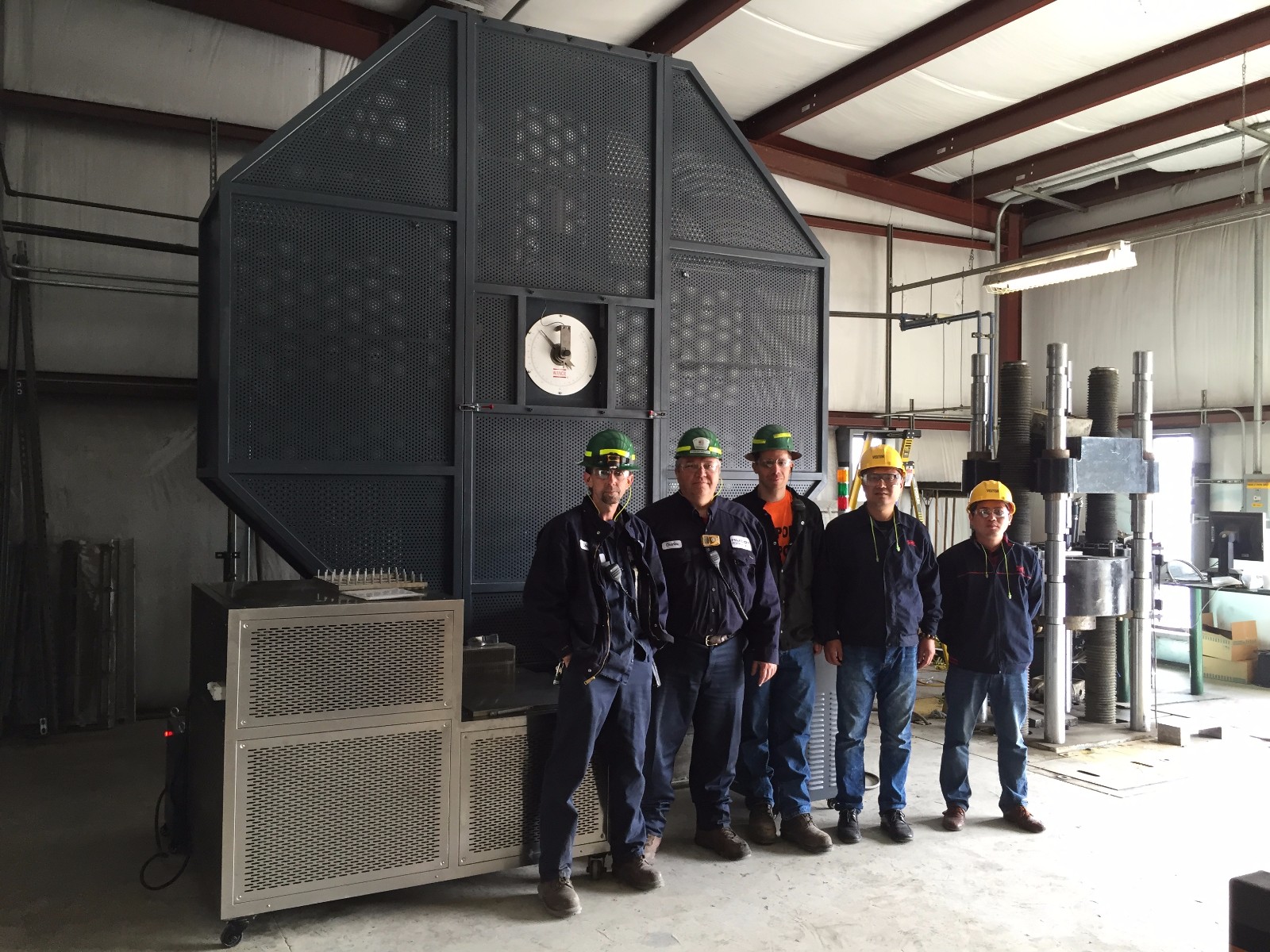

   该系列试验机最新研发的一款全球最大能量的摆锤冲击试验机,用于进行是中厚板动态撕裂DT试验及铁素体钢、管线钢等金属材料的DWTT试验。用于高规格、大厚度管线钢及铁素体钢的研究与开发。美国纽柯钢铁、梅山钢铁等都使用了万测的该试验机。
