1.系统介绍

       本系统按照翻转电位差法测量裂纹原理设计，可测量3种试样的裂纹（a/W）数据，分别是 CK 管状试样、CT 紧凑试样，SEB 试样。采用高精度仪表(Agilent)及控制系统(doli)。可在空气中，腐蚀介质，高低温环境等不同的环境中进行测试。

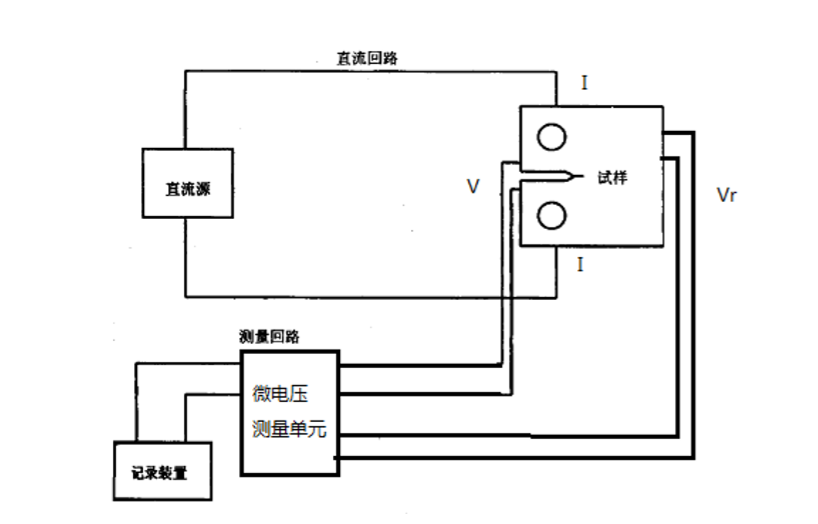

裂纹扩展测量采集系统结构示意图

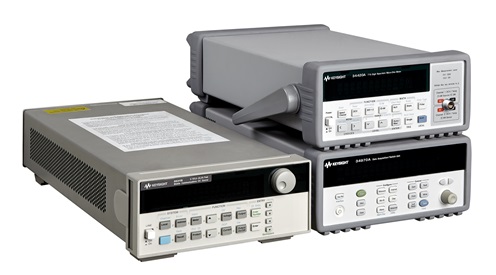

相关的仪表或功能卡

1.1 Agilent 34970A，数据采集通道扫描单元，配插入式 Agilent 34901A 20 通道多路转换器模块，插入34970A 后面板#100槽。

1.2 Agilent 34420A，纳伏表，用以采集小信号电压，前面板#1通道接入待采集电位信号。

1.3 Agilent 6611C，恒流源，提供高精度恒定驱动电流；

1.4 NI PCI-GPIB 488.2，通讯控制卡，插在计算机 PCI槽中，驱动程序 NI 488.2 V3.0.2

2. 软件介绍

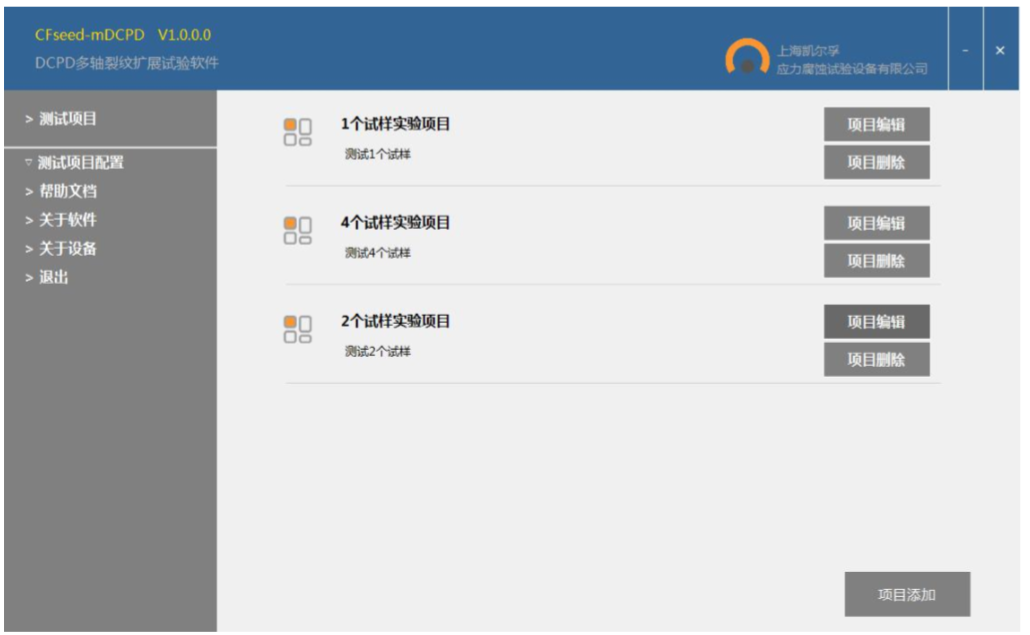

系统主界面

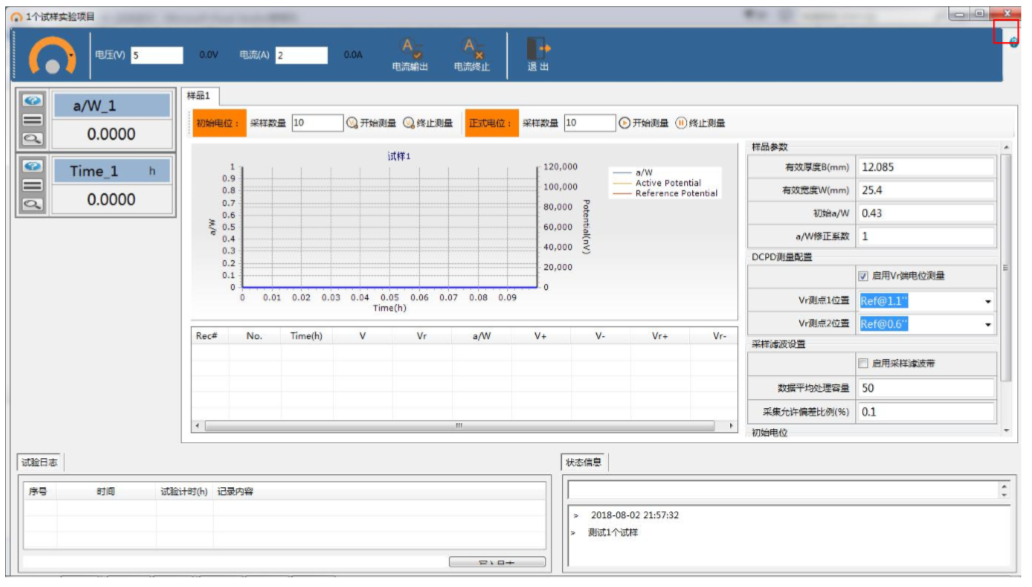

测试界面

2.1 支持功能导航，用户依据导航界面进入相应的试验功能模块；

2.2 支持扩展试验功能，用户可以自行追加试验项目；

2.3 支持 9 种不同的试验方式，1/2/4 种试样不同组合测量；

2.4 支持同时测量 4 个试样，分别计算测量显示数据；

2.5 支持公制单位和英制单位；

2.6 支持前端电位测量，也支持参考电位测量；

2.7 支持实时采集并显示电位数据、a/W，并计算电位采样标准差；

2.8 支持实时绘制裂纹扩展曲线；

2.9 支持试验过程中调整控制参数并即时应用；

2.10 支持自动和人工试验日志记录；

2.11 支持试验终止后恢复功能；

2.12 支持掉电后试验恢复动能；

2.13 支持采集数据掉电保留；

3.试验简介

3.1 试样

3.2 采集仪表

3.2.1 Agilent 34970A，数据采集通道扫描单元，配插入式 Agilent 34901A 20 通道多路转换器模块，插入34970A 后面板#100槽。

3.2.2 Agilent 34420A，纳伏表，用以采集小信号电压，前面板#1通道接入待采集电位信号。

3.2.3 Agilent 6611C，恒流源，提供高精度恒定驱动电流。

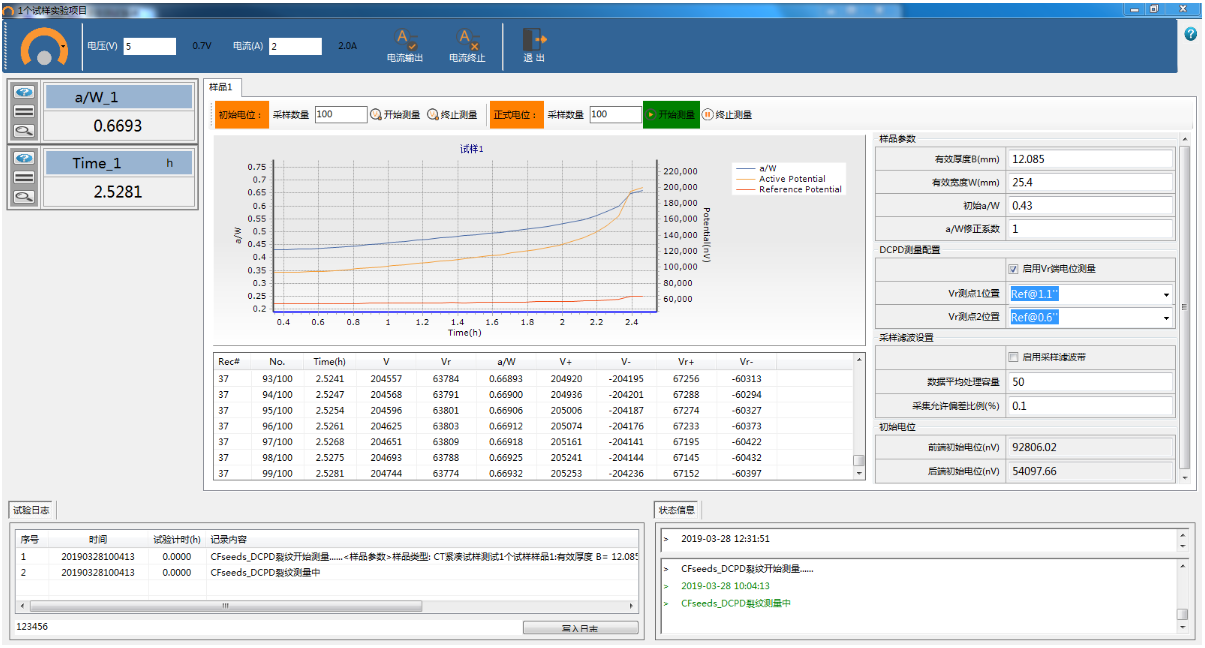

3.3 软件试验界面

设置好参数后开始采集，试验中有相关曲线查看，数据实时保存。
