抗震支吊架疲劳试验机

1.简述

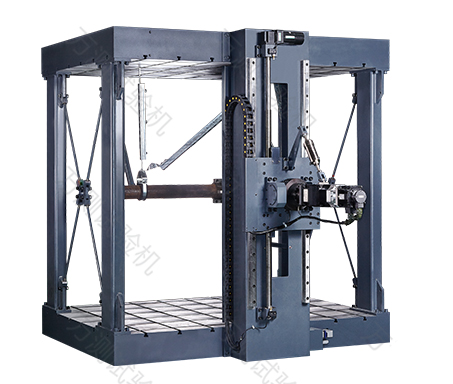

       抗震支吊架疲劳试验机是按《CJ/T 476-2015 建筑机电设备抗震支吊架通用技术条件》、《GBT37267-2018建筑抗震支吊架通用技术条例》设计的一款专用试验机。由底部和顶部两块相对的T型台加上四根立柱组成一个框架结构,试样(抗震支吊架)安装于顶部T型台,更能真实模拟抗震支吊架应用中的真实工况。作动器在T型的一侧,施加水平方向的力,水平高度可在一定范围内调节。


2.特点

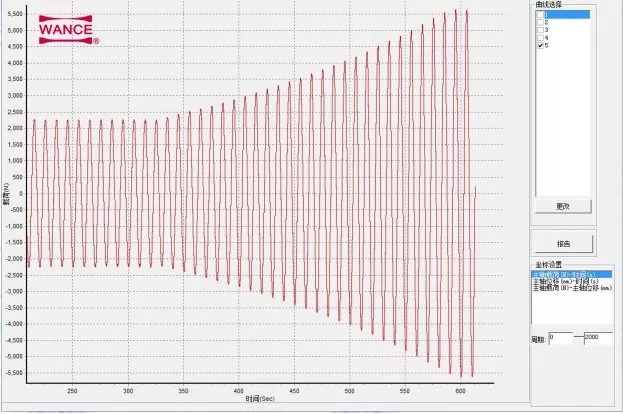

2.1 既可做静态试验、又可做动态疲劳试验。

2.2 上平台、下平台均可以安装试样,试样安装方便灵活,更换不同的夹具,可以满足不同规格的试样。

2.3水平加载高度可以电动无级调节,操作十分方便。




3.技术参数及主要配置

3.1 试验最大力值:50kN

3.2 最高试验频率:3Hz

3.3 最快线速度:800mm/min

3.4 加载行程:200mm

3.5 力值精度:±0.5%

3.6 位移精度:±0.5%

3.7 T型台面尺寸:2200×1500mm

3.8 上、下T型台面距离:1800mm
