微电脑全自动制样机

功能总述:

      DSM251A微机控制全自动哑铃型制样机是主要用于非金属塑料管材及板材材料制取标准样条的一种设备。具有操作简单、快速、方便且制得试样标准、尺寸稳定的特点,特别适用于管材生产企业以及产品质量监督检验所、建筑科学研究院等对塑料材料的功能、性能测试时的标准样条的制取的专用设备。

       本机采用三轴控制工作原理,用丝杆及步进电机带动带有钻铣刀头的高速主轴电机进行外型切削,不同试样只需选择相对应的程序即可,无需更换其它模具;本机器可直接将管材固定到设备上进行取样,亦可在板材上进行取样。


相关标准:

1) GB/T1040-2006 《塑料拉伸性能试验方法》中规定的哑铃型试样。

2) GB/T8804.1-2003 《热塑性塑料管材-拉伸性能测定 第1部分:试验方法总则》中规定的哑铃型试样。

3) GB/T8804.2-2003 《热塑性塑料管材-拉伸性能测定 第2部分:硬聚氯乙烯(PVC—U)、氯化聚氯乙烯(PVC—C)和高抗冲聚氯乙烯(PVC—H1)管材》中规定的型哑铃形试样。

4) GB/T 8804.3-2003 《热塑行塑料管材——拉伸性能测定第3部分:聚烯烃类管材》中规定的型哑铃形试样。


技术指标:

规格型号

DSM251A

试样规格

IA、IB、II型

切削厚度

3mm~25mm

管材管径

φ50mm~φ250mm(外径)

管材或板材长度

250mm左右

板材宽度

250mm左右

X轴有效行程

280mm

Y轴有效行程

310mm

Z轴有效行程

70mm

框架材料

铝合金

主轴电机转速

20000 r/min

重复性

0.05mm

主轴精度(跳动误差)

≤0.04mm

主轴电机功率(W)

1500W

吸尘器功率(W)

1200W

空压机功率(W)

750W

电源

220V±10%  16A  50Hz

主机外形尺寸(长×宽×高)

约1000 mm×760 mm×1050 mm

重量

约 80 kg

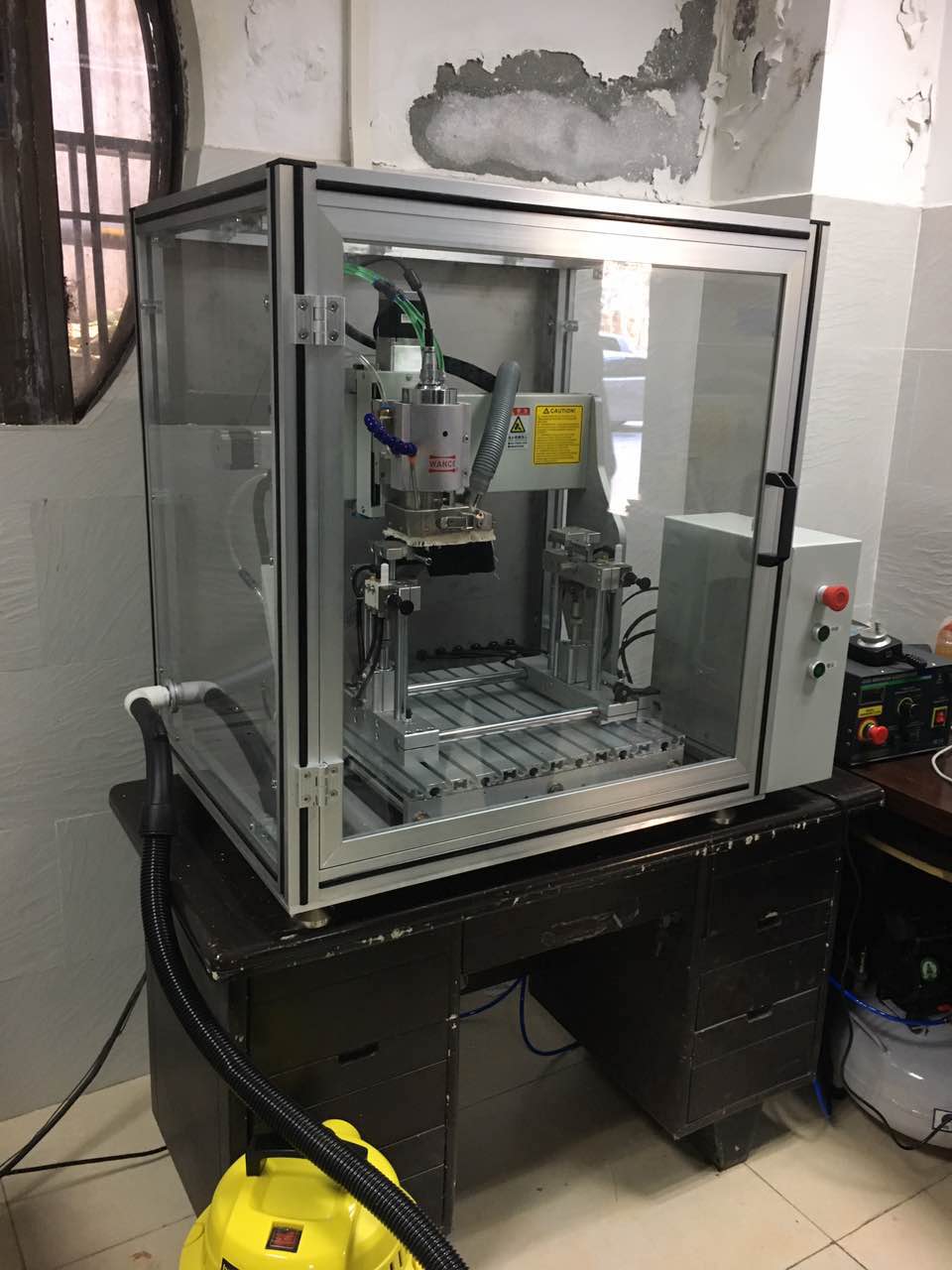

   该产品主要用于非金属塑料管材及板材材料制取标准样条的一种设备。深圳市宝安区建筑工程质量检测中心使用了万测的该设备。
