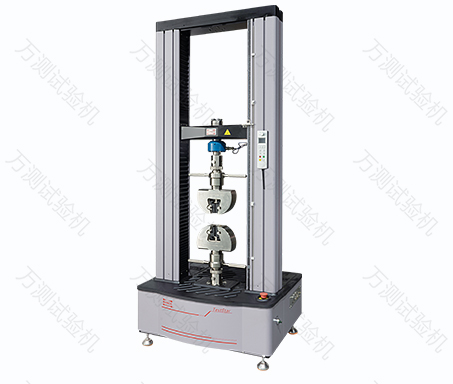

微机控制电子万能试验机-TSE系列(5kN-50kN)

功能总述:

      微机控制电子万能试验机具有结构紧凑、简单易用等特点,可应用于最大50kN的拉伸、压缩、弯曲、剪切、剥离、撕裂等测力试验。

      主机采用高强度的立柱支撑,高精度滚珠丝杆传动,具有很高的刚性和良好的线性运动特性。选配不同量程的载荷传感器,可以为小到微米级的纤维,大到满载的结构件等试样提供精准的测量数据。此外,丰富的夹具工装、变形测量等附件,几乎可以满足客户所有需求。

      配套的灵活易用的TestPilot软件,使用户试验过程更加轻松。试验解决方案涵盖医疗设备、生物材料、纺织品、弹性体、食品、小型部件、线材、纸、塑料、薄膜等。


相关标准:

  • GB/T 1040 《塑料 拉伸性能的测定》

  • GB/T 1041 《塑料 压缩性能的测定》

  • GB/T 9341 《塑料 弯曲性能的测定》

  • GB/T 529  硫化橡胶或热塑性橡胶撕裂强度的测定(裤形、直角形和新月形试样)

  • GB/T 528 硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定

  • ISO 34-1 Rubber,vulcanized or thermoplastic-Determination of tear strength-part1:Trouser,angle and crescent test pieces

  • ISO 37 Rubber,vulcanized or thermoplastic-Determination of tensile stress-strain properties

  • GB/T 228.1 《金属材料 拉伸试验 第1部分:室温试验方法》

  • GB/T 232 《金属材料 弯曲试验方法》

  • GB/T 7314 《金属材料 室温压缩试验方法》

  • GB/T 16491 《电子式万能试验机》

  • GB/T 2611 《试验机通用技术要求》

  • JJG 139 《拉力、压力和万能试验机》

  • JJG 475 《电子式万能试验机》


技术指标:

型号

TSE504C     TSE254C     TSE104C     TSE503C

最大试验力

  50kN           25kN          10kN           5kN

准确度等级

0.5级

试验力测量范围

0.4%-100%FS

试验力示值相对误差

±0.5%

试验力分辨力

1/500000FS

位移速率调节范围

0.005~1000mm/min

位移速率相对误差

±0.5%以内

位移分辨力

0.06μm

变形测量范围0.2%-100%FS

变形示值相对误差

设定值的±0.5%以内

变形分辨力1/500000FS

力控速率调节范围

0.005-5%FS/s

力控速率相对误差

设定值的±1%以内

有效试验宽度

420mm

中横梁最大行程1050mm

主机外形尺寸

800×680×1840mm

电源

AC 220V±10%,50Hz,1.3kW

主机重量

约400kg

备注

可根据用户需要加高

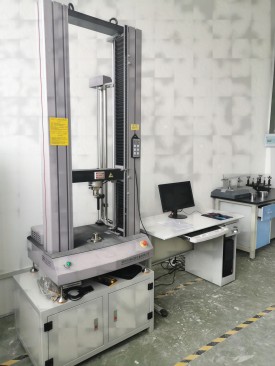

万测该设备适用于生物材料、纺织品、弹性体、食品、小型部件、线材、纸、塑料、薄膜等的拉伸、压缩、弯曲、剥离、剪切、撕裂等试验。昭通市昭阳区建设工程质量检测中心、西北工业大学航空学院等都使用了万测的该设备。

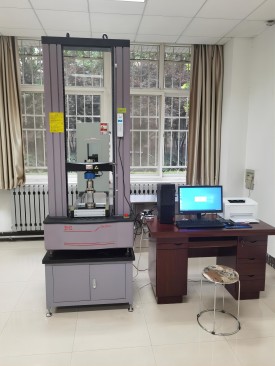

西北工业大学航空学院 (2)(1).jpg
