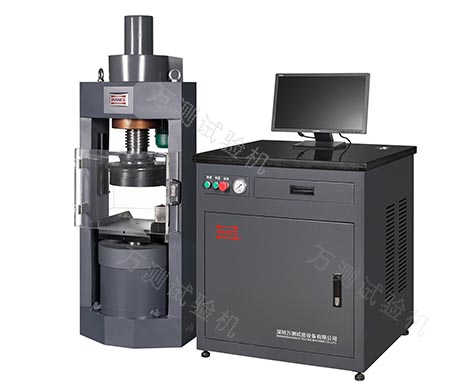

HCT系列 B型微机控制电液伺服压力试验机

设备概述:

   此系列电液伺服压力试验机主机采用框架式整体铸造结构,整机刚性好,使用丝杆升降来快速调节试验空间,使试验效率大大提高;该机具有力闭环控制功能和恒应力控制和载荷保持功能;采用进口伺服阀,响应快,控制精度高,在机器允许的范围内,使用者可根据试验的要求任意设定加载速度;测力系统采用负荷传感器,可充分保证试验精度的准确、可靠;采用进口低噪音高压油泵,可使工作场所具有一个安静的环境。液压系统采用风冷装置,适合于长时间的连续工作;该系列试验机适用于水泥、混凝土、岩石的抗压强度试验,配以适当的夹具和测量装置可满足混凝土的劈拉试验、抗折试验、静压弹性模量试验;也可应用于金属的压缩和顶锻试验;可根据用户要求扩展多个位移(或变形)测量通道。


主要功能:

   适用于水泥、混凝土、岩石的抗压强度试验,配以适当的夹具和测量装置可满足混凝土的劈拉试验、抗折试验、静压弹性模量试验;也可应用于金属的压缩和顶锻试验。

主要特点:
1:上压板电动调节,使用不同规格试样的试验要求,提高工作效率;
2:整体铸造框架式结构,采用了有限元分析,整体刚性好;
3:采用进口低噪音高压油泵,可使工作场所具有一个安静的环境。液压系统采用风冷装置,适合于长时间的、连续工作;
4:采用高速DSP平台,其高集成度、强大的控制、数据处理能力、高可靠性,是采用其它处理器的试验机所无法比拟的;
5:采用基于神经元自适应PID算法的全数字、三闭环(力、变形、位移)控制系统,实现力、变形、位移全数字三闭环控制,各控制环间可自动切换,并在各方式间切换时实现无冲击平滑过渡;
6:高精准24Bit数据采集系统,高分辨率,可扩展至8路AD采集;
7:USB1.1通讯,通讯速率为12Mb/s,采用全速模式,批量传输方式;
8:系统板采用4层PCB独特抗干扰布线方法,抗干扰能力强;
9:除电源接口外,其它接口一律采用标准USB式接口,即插即用接口此种接口可实现热插拔,即具有即插即用功能。接口特性可由软件在线设置。使得各接口布局工整合理,插拔方便。

满足标准:
GB/T 7314-2005   金属材料  室温压缩试验方法
GB/T 50081-2002  普通混凝土力学性能试验方法标准
GB/T 50266-2013  工程岩体试验方法标准

原装配置:压缩夹具
可拓展配置:混凝土弹性模量测量装置。

应用行业:
计量质检;机械制造;电子电器;汽车生产;高等院校;科研试验所;商检仲裁、技术监督部门;建筑行业;其它行业。

技术参数:

规格型号HCT106BHCT206BHCT306B
最大试验力(kN)100020003000
压力机准确度等级1/0.5级
试验力示值相对误差±1%/0.5以内
试验力测量范围2%-100%FS(全程不分档)
试验力分辨力最大试验力的1/500000
主机结构整体铸造框架式
立柱间距离(mm)460540
上下压板间距离(mm)320
上下压板距离调节方式调节(电机带动)(最大调节距离不大于上下压板间距离)
压板尺寸(mm)300×300
活塞行程(mm)50
活塞移动最大速度mm/min     8055
活塞运动方向控制双向油缸
主机外形尺寸(长×宽×高mm)600×410×1690700×530×1900
油源外形尺寸(长×宽×高mm)1150×690×900
总功率(kw) 66.5
重量(kg)20003000
46#抗磨液压油(用户自备)L506070

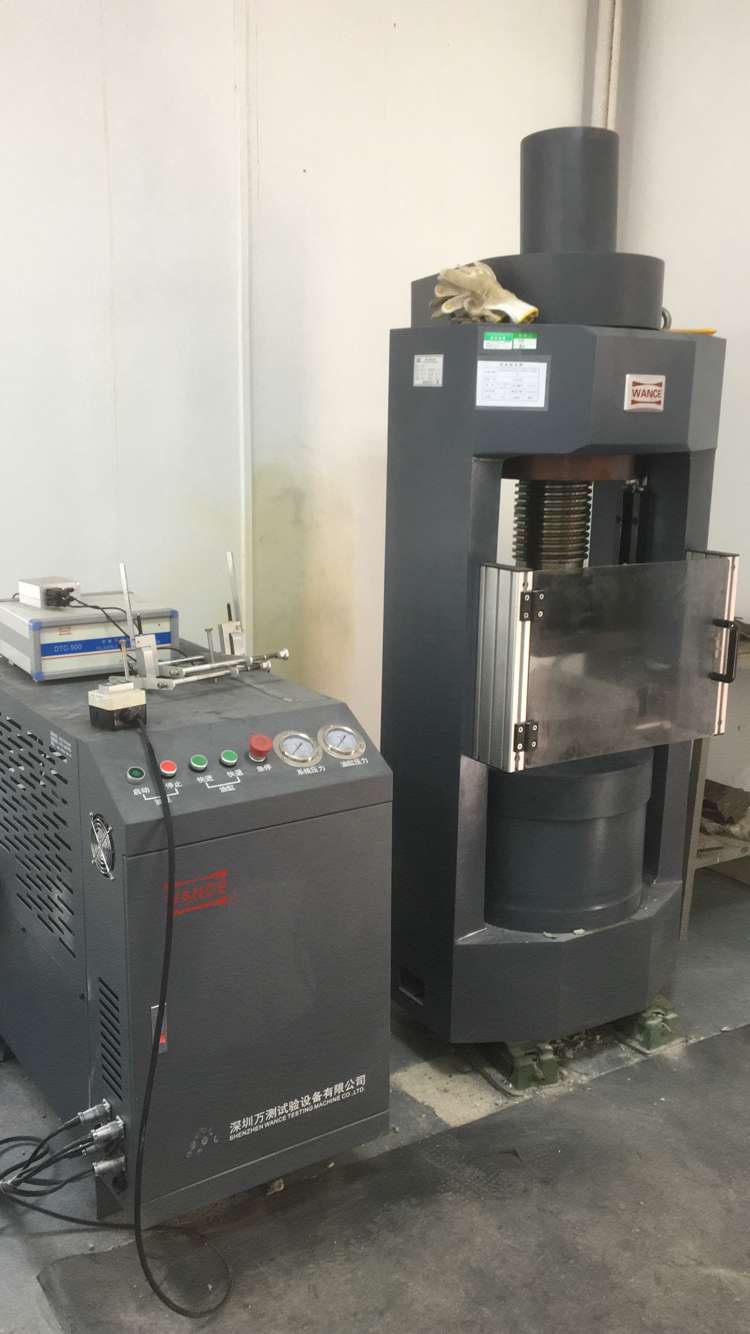

此系列试验机适用于各种混凝土、水泥胶砂、岩石等工程建筑材料的抗压缩性能的试验。深圳市道桥维修中心桥梁检测站、喀什地区产品质量检验所等都使用了万测的该试验机。

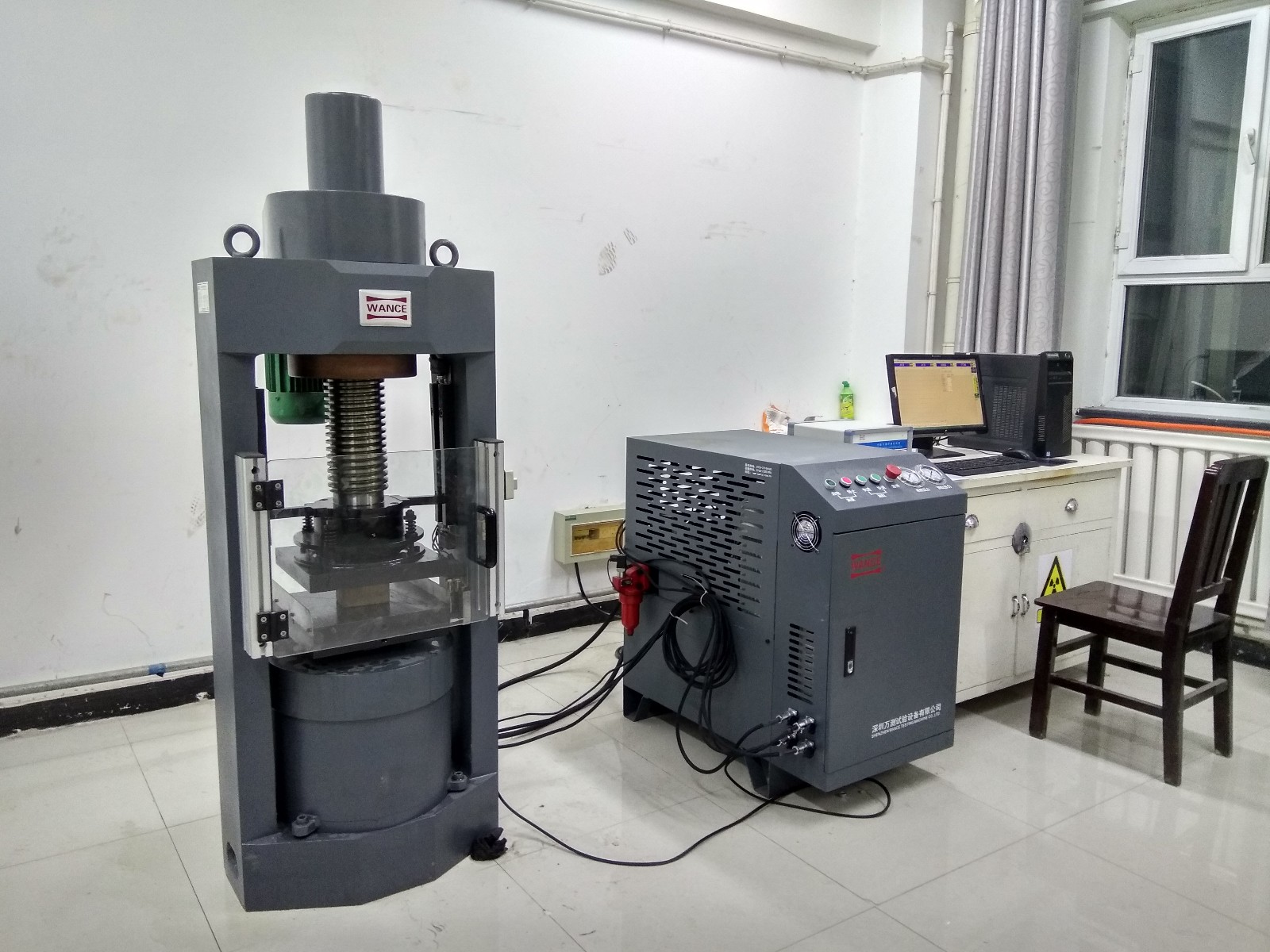

喀什地区产品质量检验所HCT206B压力试验机 (2).jpg
