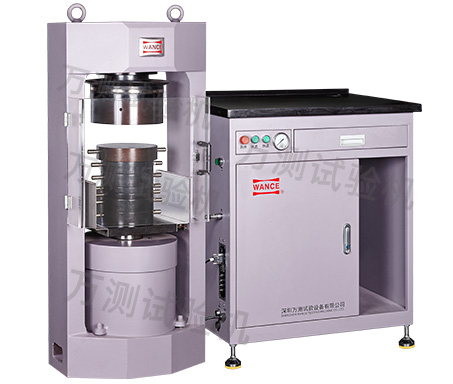

微机控制油电混合伺服压力试验机

设备概述:

       微机控制油电混合伺服压力试验机主机采用有限元分析后的框架式整体铸造结构,整机刚性好。具有力闭环控制的油电混合新式压力试验机,具有恒应力控制和载荷保持功能;采用进口齿轮泵及伺服电机,响应快,发热低,噪音低,控制精度高等优点,在试验机允许的范围内,用户可根据试验的要求任意设定加载速度;测力系统采用高精度负荷传感器,可充分保证试验的准确、可靠;该系列试验机适用于水泥、混凝土、岩石的抗压强度试验,配以适当的夹具和测量装置还可满足混凝土的劈裂试验、静压弹性模量试验,可根据用户要求扩展多个位移测量通道。


满足标准:

  • GB/T 2611 《试验机通用技术要求》

  • GB/T50081 《普通混凝土力学性能试验方法标准》

  • JJG 139    《拉力、压力和万能试验机检定规程》


技术参数:

型号

HCT605E          HCT106E            HCT206E             HCT306E

最大试验力

600kN              1000kN                2000kN                3000kN

准确度等级

                                    0.5级

试验力示值相对误差

                                 ±0.5%以内

试验力测量范围

                               1%-100%FS(全程不分档)

试验力分辨力

                                1/500000FS

立柱间距离

                                  460mm                                    540mm

上下压板距离

                                  330 mm

上下压板距离调节方式

                                  垫板调节

活塞运动方向控制

                                   双向油缸

压板尺寸

                                    Φ250mm

活塞行程

                                         50mm

活塞上升最大速度

         90mm/min                          54mm/min                34mm/min

主机外形尺寸

                     600x410x1350mm              700x530x1505 mm

油源外形尺寸

                                825x600x915mm

电源

                    AC 220V±10% ,50Hz, 1.5kW

主机重量

                           2000kg                                         2500kg

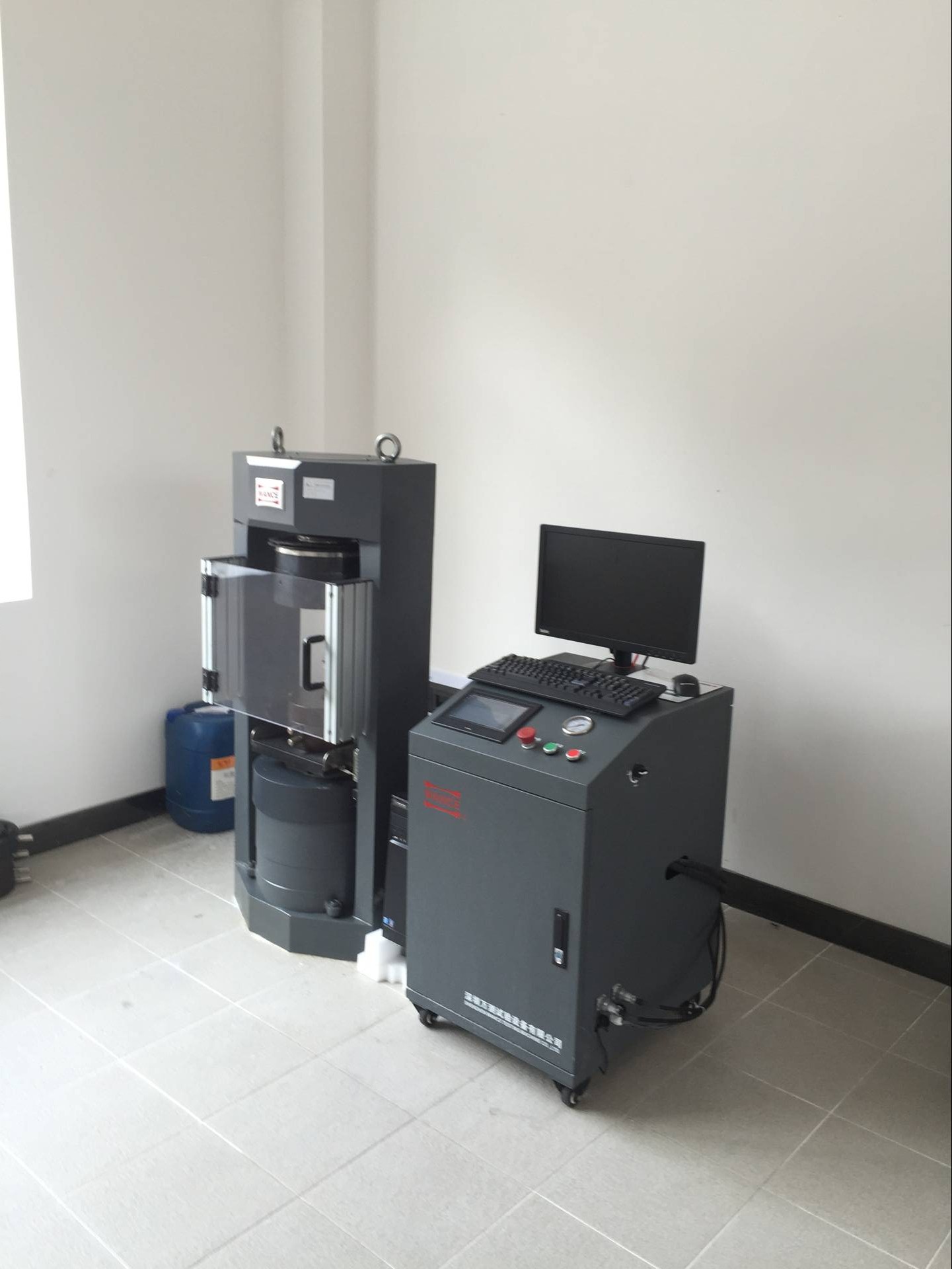

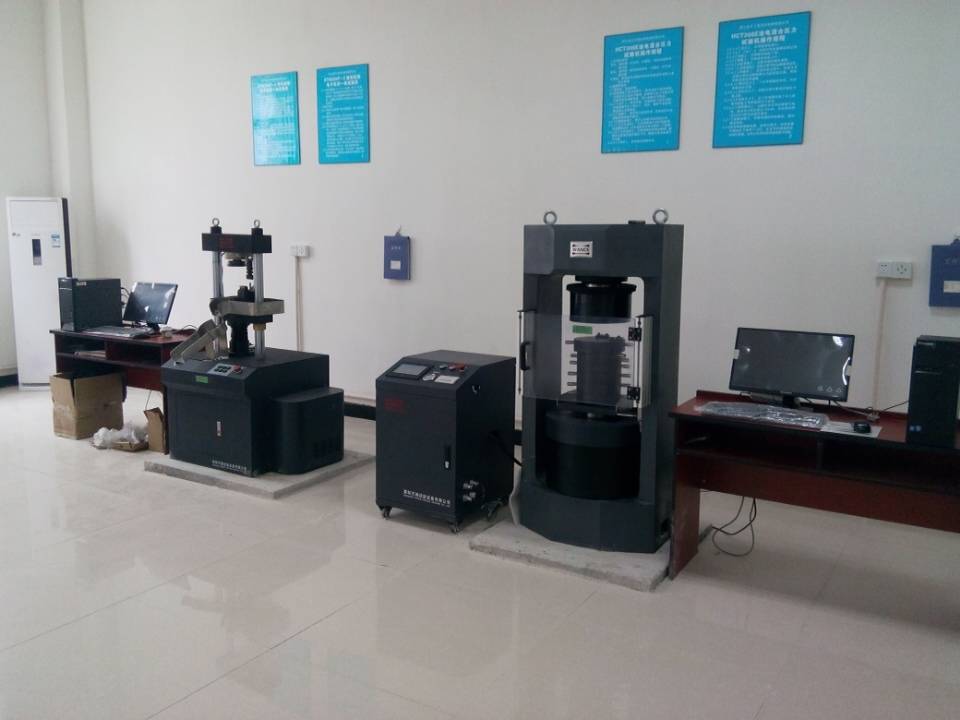

   此系列试验机适用于水泥、混凝土、岩石的抗压强度试验,配以适当的夹具和测量装置可满足混凝土的劈拉试验、抗折试验、静压弹性模量试验。广州增城正源建设工程质量检测中心使用了万测的该试验机。
